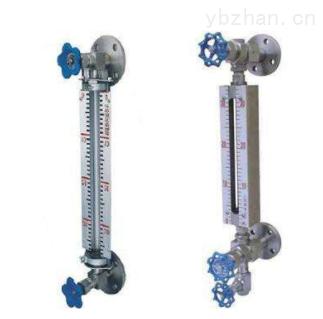

透光式玻璃管液位計是集玻璃管液位計彩色石英管液位計和板式液位計以及鍋爐水位計多重優點于一身的新型的液位計。(它克服了原玻璃管液位計怕碎、不堅固、不安全、不耐壓、顯示不清楚、使用溫度低的弱點)。在一定程度上能替代高溫玻璃板液位計和高壓、小比重磁翻柱液位計和無盲區液位計。
透光式玻璃管液位計主要技術指標：
●測量范圍(安裝中心距)：350、440、500、600、800、1000、1200、1400、1700、2000mm
●被測介質工作壓力：1.0(R-PP)，1.6(玻璃管)，2.5，4.0，6.4MPa(石英管)
●被測介質工作溫度：-10℃~+450℃
●鋼球自動封閉壓力：大于0.2MPa重量：15~30kg
●伴熱蒸汽壓力：≤0.6MPa
●蒸汽夾套接頭：G1/2″外螺紋
●接口法蘭：采用化工部1997年頒發的HG20592~20635-97法蘭標準。法蘭通徑DN20，DN25，如用戶需采用其他標準(如GB、ANSI、DIN等標準)可根據用戶需要設計。
中心距L和標尺刻度H關系
(單位：毫米)
| 測量范圍L | 350 | 440 | 500 | 600 | 800 | 1000 | 1200 | 1400 | 1700 | 2000 |
| 顯示高度H | 150 | 240 | 300 | 400 | 600 | 800 | 1000 | 1200 | 1500 | 1800 |
透光式玻璃管液位計安裝、使用以及維護：
●安裝
液位計屬精密儀表，運輸、搬運、開箱及安裝時都要小心輕放，不得撞擊、敲打，防止玻璃管破碎。液位計出廠時按1.5倍PN試壓，用戶不得擅自拆卸玻璃管。
●使用
液位計上下閥門的法蘭與容器上、下引出管的法蘭安裝連接好后，先慢慢開啟上下閥門，使液體沖刷內壁。如有顯示不清晰現象，待壓力穩定后即能清晰。如容器內液體為高溫時，應事先將玻璃管進行預熱半小時后方可投入運行，以免玻璃管突然受高溫而破裂。
●維護
液位計經長期使用后，需定期進行沖洗排污，可先關閉上下閥門，然后開啟排污閥，將管內液體排空后關閉，再微開下閥讓液體充入表體后關閉，zui后，微開上閥，打開排污閥，反復沖凈為止。
如選用針型閥門在正常運行時，閥桿退出轉數不得少于4轉，當玻璃管損壞時，保證鋼球能自動密封。
結構原理：
透光式玻璃管液位計儀表上下閥門均裝有連接法蘭，與被測容器連接在一起而構成連通器，從而在玻璃管上可直接顯示容器內介質液位的高度。儀表上下閥門內均裝有安全鋼球，當玻璃受意外事故斷裂時，鋼球能在容器工作壓力的作用下阻塞通道，這樣閥門便自動密封防止容器內介質繼續外流。儀表下端裝有排污閥，供取樣、檢修、沖洗或排放液用。
透光式玻璃管液位計特點：
1、適合容器內液位介質的液位、界位的測量。除現場指示外還可配位置變送器、報警開關進行遠。
2、距離信號傳遞。
3、指示新穎、讀數直觀、指示器的觀察方向可根據用戶的需要位置而改變。
4、指示機構與被測介質完全隔離，因而密封性好，可靠性高，使用安全。
5、結構簡單、安裝方便、維護費用低。
6、耐腐蝕、防爆、無需電源。
7、直讀式儀表，讀數精確可靠
8、結構簡單，維修方便
9、集UG、UB、和UGS(UNS)多重優點，價格低廉
