一、產品概述：
LA系列齒輪流量計是容積式流量計的一種，用于精密的連續或間斷的測量管道中液體的流量或瞬時流量．它特別適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量。利用機械測量元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復的充滿和排放該體積部分流體的次數來測量流體體積總量。
二、工作原理與結構：
LA系列齒輪流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。兩個精密配合的齒輪封閉在堅固的腔體內，工作時，被測液體推動齒輪旋轉，由非接觸式的檢測器檢測齒輪的轉動。齒輪間的的間隙形成測量腔室。每齒經過檢測器時，檢測器產生一個脈沖。輸出的脈沖信號經儀表容積/脈沖（Vm）換算和處理，顯示為滿足用戶要求的讀數。此流量計特別適用于精密、高壓、高黏度環境。

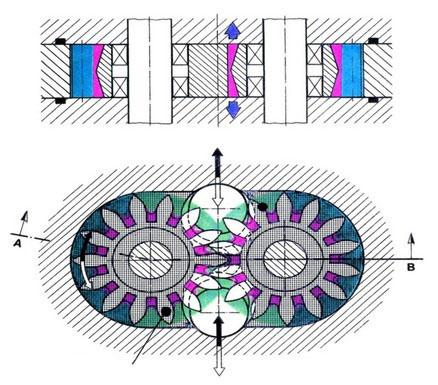

結構原理圖
三、應用場合：
XW-LA系列齒輪流量計廣泛應用于石油、石化、天然氣、化工、造紙、汽車、食品等行業，還用于測量小管徑的微小流量的計量。
四、主要特點：
1、流量測量與流體的流動狀態無關；
2、粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利；
3、計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器；如介質中夾雜有氣體，也會引起測量誤差；
4、體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬zui高可達50：1；
5、有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。
五、技術參數：
（一） 儀表參數
型號 | 流量范圍m3/h | 壓力等級mpa | 材質 | 連接方式 | 介質粘度Pa.s | 溫度 ℃ | |
0.5級 | 0.2級 | ||||||
LAⅠ | 0.010～0.50 | 0.05～0.25 | 1.6 2.5 4.0 6.3 10.0 25 42 | 碳鋼 304 316 | 內螺紋 | 0～10000 | 0～200 |
LAⅡ | 0.020～1.00 | 0.080～0.60 | |||||
LAⅢ | 0.050～2.00 | 0.20～1.0 | |||||
（二） 使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa。
（三） 電氣指標
1、 供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；
2.、 輸出方式：脈沖、電流、RS485Mudbus 、Hart協議--等；
六、外形尺寸：
型號 | a(mm) | b(mm) |
XW-LAⅠ | 180 | 180 |
XW-LAⅡ | 200 | 200 |
XW-LAⅢ | 200 | 220 |
七、安裝方式：
注意：任意方向、前段無需直管段。如有雜質，需加裝過濾器。
八、 選型編碼：
基本型號 | 1 | 2 | 3 | 4 | 說明 |
計數器 | 公稱壓力 | 材質 | 準確度 | ||
XW-LA | 齒輪流量計（中偉測控） | ||||
Ⅰ | Ⅰ型 | ||||
Ⅱ | Ⅱ型 | ||||
Ⅲ | Ⅲ型 | ||||
1.6～42 | 公稱壓力1.6～42mpa | ||||
C304 | 為304不銹鋼 | ||||
C316 | 為316不銹鋼 | ||||
0.5 | 0.5級 | ||||
0.2 | 0.2級 |
九、設計選用及訂貨須知事項：
1、流量計名稱、型號。規格、材質等。
2、介質溫度（℃）、工作壓力（Mpa）、流量范圍（m3/h）。
3、介質粘度值或介質名稱。
4、有無特殊要求（如防爆等）。
5、你需要詳細了解有關產品，請來電索取資料。
售后服務承諾：
1、我公司所售流量計系列產品在十二個月以內出現質量問題的，負責免費維修。
2、質保期內如我公司產品出現任何質量問題，我公司負責免費維修或更換。
3、質保期內如用戶使用不當，造成產品損壞，我公司負責維修，收取損壞部件成本費。
4、質保期后產品出現質量問題，我公司負責維修，收取損壞部件成本費。
5、如用戶需我公司現場服務，對省內用戶我公司服務人員12小時內到達現場，省外用戶48小時內到達現場。
我公司真誠希望與各單位建立長久穩固的業務關系，并積極供應各種規格型號的鑄造機產品，以質優價廉的產品及優質的售后服務為業務單位的發展貢獻力量。
☆ 竭誠為顧客提供質量穩定的產品和滿意的售后服務。 ☆ 在保證產品質量的前提下，盡量低價合理供應。
☆ 按國標或行標組織生產，產品質量確保符合要求，在正確使用的情況下，使用壽命不低于其它同類產品。
☆ 協助顧客科學、合理地選擇產品類型、規格型號。
☆ 我方對出廠的產品，保證提供維修零配件，我方擁有規模龐大的易損件及零部件倉庫，常年為國內外用戶提供設備維修、保養所需零配件。
☆ 及時供貨，正常情況下6個工作日以內送達，特殊情況下根據客戶需要進行商定。
☆ 產品在用戶使用過程中，出現質量問題，在接到用戶通知后，24小時內給予書面答復或派服務人員直接趕到用戶現場服務，并堅持做到故障不排除服務人員不撤離現場。
☆ 設備安裝調試完畢，驗收合格后，由供方技術人員對用戶設備操作及維護人員進行一周以上的技術培訓及使用維修保養培訓。
