吹掃裝置
一、概述
面板式雙路吹掃裝置采用本公司的金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，在系統中實現流量測量并確保流量恒定輸出。
面板式雙路吹掃裝置由于浮子流量計安全可靠、測量精確穩定的特點，因此該系列吹掃裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。
二、測量原理
恒流控制閥由一個調節閥和一個平衡控制閥組成，恒流控制閥流量的大小取決于連接在膜片上閥門的位置，在沒有介質流量時，調節閥前后沒有差壓，膜片只受彈簧力打開平衡控制閥門；當流體流過時，調節閥前后產生差壓P1-P2，該差壓同時作用在膜片上，與彈簧力相反，使閥門適當關閉。根據平衡原理，彈力等于調節閥前后兩端的壓差在膜片產生的壓力，使得介質流量恒定不變，通過調節閥來改變流量設定值。
應用于氣體或蒸汽時，由于氣體是可壓縮的，精確的控制流量是以恒控制閥上的壓力為恒定值，依據流控制閥設置位置分為兩種型式：
● RE型 流量控制器設置在上游，用于氣體或蒸汽時，適用于流量控制器出口壓力為一恒定值或排放到大氣中去的場合。
● RA型 流量控制器設置在下游，用于氣體或蒸汽時，適用于流量控制器進口壓力為一恒定值的場合。用于液體場合時，兩種型號的效果相同。
三、特點

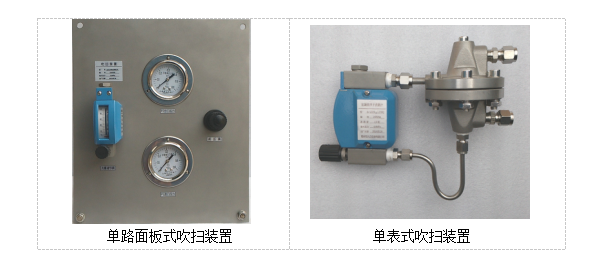

◆ 單路，雙路，多路形式（可選）；
◆ 單表安裝，面板安裝，柜式安裝（可選）；
◆ 卡套連接，螺紋連接，或其它（可選）；
◆ 6mm，8mm，10mm管路；
◆ 開關信號輸出，4-20mA信號輸出（可選）；
◆ 金屬結構，簡單，堅固，美觀；
◆ 測量介質溫度：200℃；
◆ 測量過程最大壓力：10MPa；
◆ 流量，壓力（可選）現場指示；
◆ 采用本公司LZZ（D）W系列金屬管浮子流量計或DK800系列玻璃轉子流量計；
◆ 可選配精密微型針型閥，便于現場流量調節。
七、安裝使用注意事項
1、請選擇合適的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調整、清洗、拆卸方便，安裝前請將管道吹掃干凈。
2、對于BFC 1系列吹掃裝置，由于金屬管浮子流量計上安裝有磁耦合傳輸系統，因此要確保其它工作設備產生的干擾磁場不至于影響流量計的測量結果。
3、在安裝時，要確保流量吹掃裝置穩定可靠，在適當的位置加固定支架等。
4、安裝尺寸不能超過給定尺寸太多或太少，以避免管道應力作用在流量裝置上。
5、當液體介質內含有鐵磁微粒時，必須在儀表前端將磁性顆粒過濾掉。
6、必須確保介質的流動方向與流量吹掃裝置要求的方向相同；在安裝儀表時，要把微調針型閥全部關閉。
7、請緩慢打開閥門，以防止浮子突然加速上升，沖擊限位器（例如在使用電磁閥的情況下），這時可能損壞測量部件。
