吹掃裝置
一、概述
風壓測量防堵吹掃裝置采用本公司的金屬管浮子流量計或玻璃轉子流量計與恒流閥配合，在系統中實現流量測量并確保流量恒定輸出。
風壓測量防堵吹掃裝置由于浮子流量計安全可靠、測量精確穩定的特點，因此該系列吹掃裝置流量計對于入口或出口壓力變化時，能夠確保流量恒定輸出，可以廣泛應用于石油煉制、化工、乙烯、化肥、鋼鐵、化纖紡織等行業變送器的吹掃、差壓法液位測量等過程控制中。
二、測量原理
恒流控制閥由一個調節閥和一個平衡控制閥組成，恒流控制閥流量的大小取決于連接在膜片上閥門的位置，在沒有介質流量時，調節閥前后沒有差壓，膜片只受彈簧力打開平衡控制閥門；當流體流過時，調節閥前后產生差壓P1-P2，該差壓同時作用在膜片上，與彈簧力相反，使閥門適當關閉。根據平衡原理，彈力等于調節閥前后兩端的壓差在膜片產生的壓力，使得介質流量恒定不變，通過調節閥來改變流量設定值。
應用于氣體或蒸汽時，由于氣體是可壓縮的，精確的控制流量是以恒控制閥上的壓力為恒定值，依據流控制閥設置位置分為兩種型式：
● RE型 流量控制器設置在上游，用于氣體或蒸汽時，適用于流量控制器出口壓力為一恒定值或排放到大氣中去的場合。
● RA型 流量控制器設置在下游，用于氣體或蒸汽時，適用于流量控制器進口壓力為一恒定值的場合。用于液體場合時，兩種型號的效果相同。
產品特點

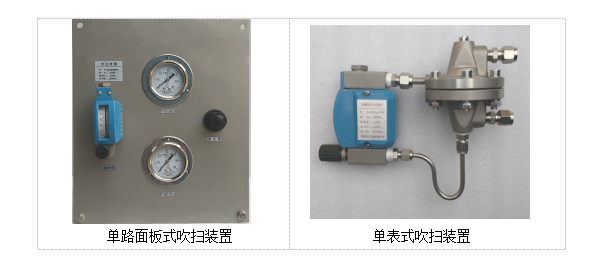

◆形式多樣:單路、雙路、多路吹掃
◆安裝方式多樣：面板安裝、柜式安裝
◆連接方式：1/4"NPT、卡套連接、螺紋連接、法蘭連接
◆腐蝕性能：好

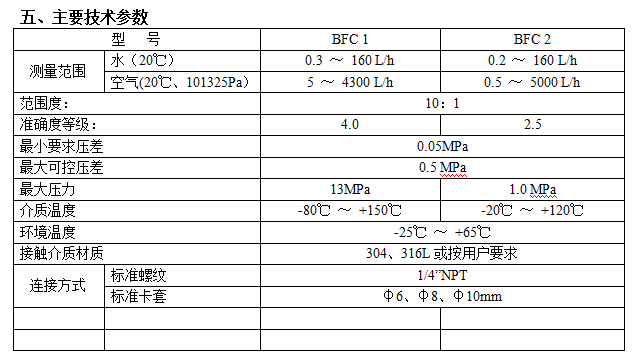

技術指標

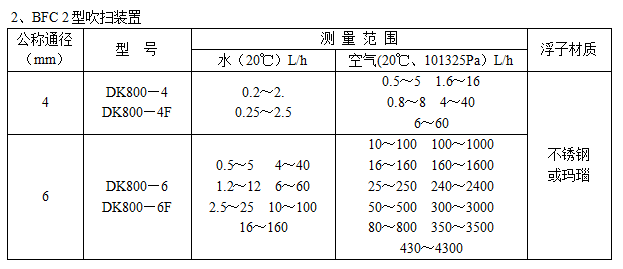

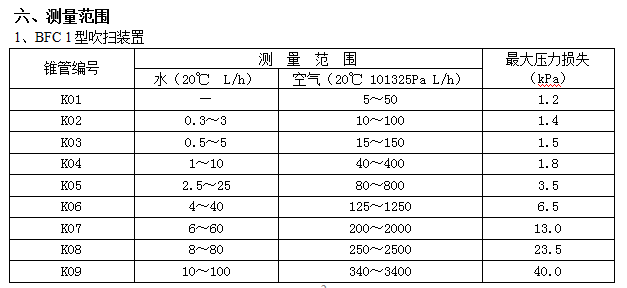

◆控制和測量范圍：水 20℃，0.15~160L/h，
氣 20℃,101325Pa;3~4300L/h
◆量程比：10:1
◆準確度等級：4.0級
◆zui大壓力:1.6MPa
◆zui高溫度：-80~150℃
◆材料：304SS 316SS
◆密封件:PTFE
◆過程連接: 標準卡套:Ф6、Ф8、Ф10
標準螺紋:1/4"NPT 1/2"NPT
標準法蘭:HG20592-2009或為ANSI150LB
特 殊:根據用戶要求
◆調節性能：輸入壓力變化±10%；
輸出流量變化小于±1%
增安型電機需增加啟動預吹掃裝置說明
?
近年來，隨著電機工業的高速發展，國際電工委員會
IEC
關于防爆電機產品的技術標準的
進一步完善，對增安型電機的安全性和可靠性要求也越來越嚴格。
??
國際電工標準
IEC60079-7
《爆炸性氣體環境用電氣設備
?
第
7
部分
?
增安型“
e
”》中對增安
型電機是否需加裝啟動預吹掃裝置有明確要求。
其中需對電機安全系數進行評定，
包括需對
轉子進行潛在氣隙火花危險的評定（見附表
1
），定子繞組電位放電危險評定（見表
2
），
若危險評定系數大于
5
，則需增加啟動預吹掃裝置以提高增安型電機的安全性及可靠性。例
如
TAW4400-20/2600
增安型無刷勵磁同步電動機按表
1
、
表
2
要求其危險評定系數均大于
5
，
因此可見加裝啟動預吹掃裝置必要性。
??
對增安性電機而言在啟動過程容易產生火花，
若電機啟動過程中電機內存在危險性氣體將造
成不可估量的損失。
中國南海鉆井平臺上就曾出現過由于增安性電機啟動時打火引燃鉆井平
臺的事故，
大慶石化同步電機也曾出現過起車打火造成整個車間爆炸的慘劇。
????
現國內一些
公司建議在增安型電機上加裝手動吹掃裝置，其有以下幾點不可取之處：
??
1
、
?
手動吹掃裝置依靠人工控制氣閥的開關，可靠性差，容易產生
?
誤操作。
??
2
、
?
手動吹掃裝置無法對電機內腔的壓力及排氣壓力進行監測，可
?
能造成電機內腔壓力過大損壞電機或吹掃不徹底存在安全隱患。
??
3
、
?
手動吹掃裝置無法提供現場顯示及遠傳信號，智能性及可靠性
?
差。
??
4
、
?
手動吹掃裝置沒有取得相關機構的認證，其可靠性無法驗證。
?
在一些機構進行檢測時，容易產生不必要的麻煩。
?5
、
?
手動吹掃裝置會因操作者、
現場工況等因素造成誤操作，增加
?
了危險性的不確定因素。
七、安裝使用注意事項
1、請選擇合適的位置安裝流量吹掃裝置，以確保流量計吹掃裝置調整、清洗、拆卸方便，安裝前請將管道吹掃干凈。
2、對于BFC 1系列吹掃裝置，由于金屬管浮子流量計上安裝有磁耦合傳輸系統，因此要確保其它工作設備產生的干擾磁場不至于影響流量計的測量結果。
3、在安裝時，要確保流量吹掃裝置穩定可靠，在適當的位置加固定支架等。
4、安裝尺寸不能超過給定尺寸太多或太少，以避免管道應力作用在流量裝置上。
5、當液體介質內含有鐵磁微粒時，必須在儀表前端將磁性顆粒過濾掉。
6、必須確保介質的流動方向與流量吹掃裝置要求的方向相同；在安裝儀表時，要把微調針型閥全部關閉。
7、請緩慢打開閥門，以防止浮子突然加速上升，沖擊限位器（例如在使用電磁閥的情況下），這時可能損壞測量部件。
